H Strahl

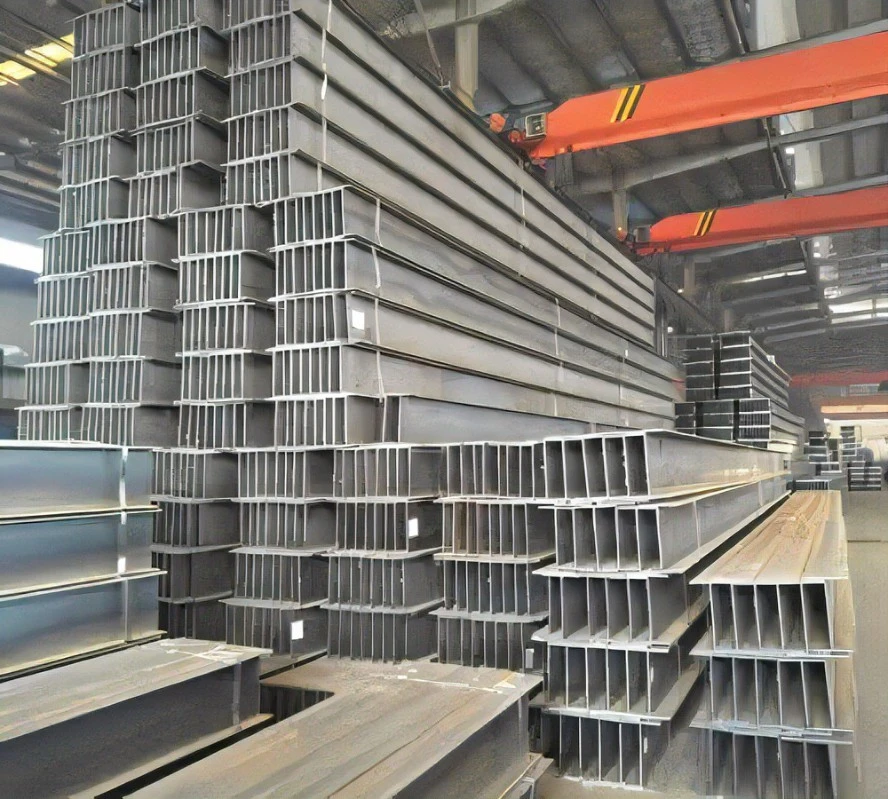

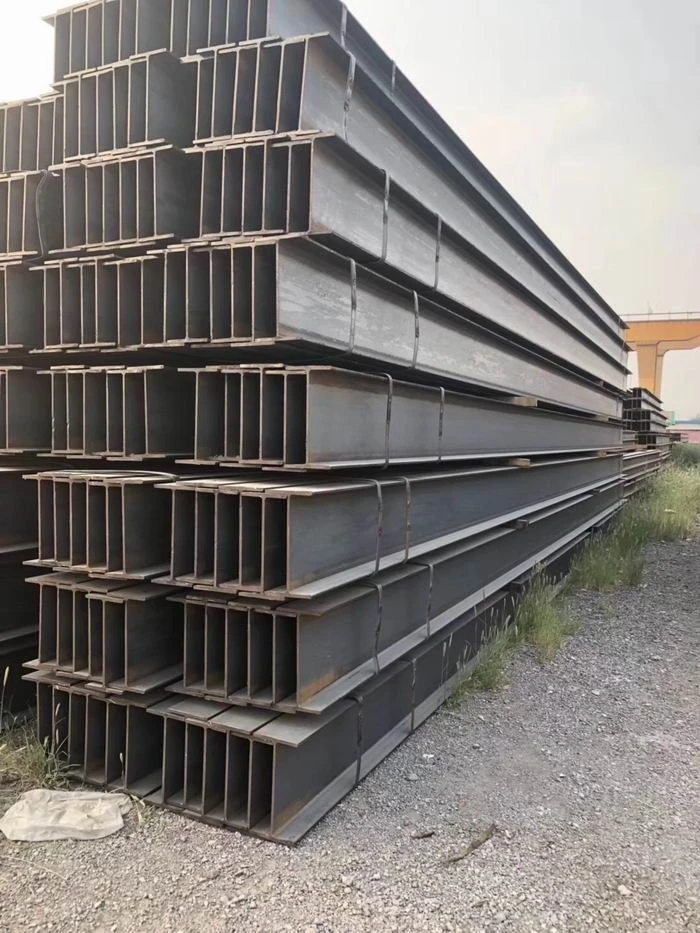

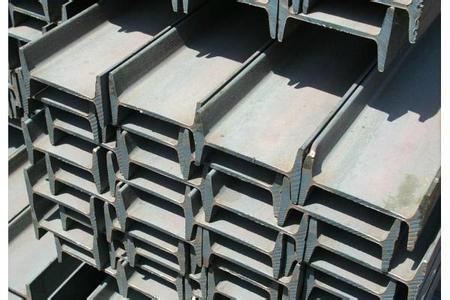

H Stahlträger HEA/HEB sind eine sehr häufig verwendete Art von Stahlprofilen. Träger, auch „H“-Profile, Kontinentalträger oder HEA/HEB genannt, sind in mehreren Materialqualitäten erhältlich, die gebräuchlichsten sind EN 10025 S275 und S355. H-Profile sehen I-Profilen ähnlich, aber der Flansch ist breiter.

Anfrage senden

Produkteinführung

HEA&HEB Beams Beispielgröße

HEA-Balkengrößen und mechanische Eigenschaften

Größen der HEA-Strahlen					Gewicht (kg/m)	Schnittfläche (cm2)
b	h	a	e	r
HE 100	96	5,0	8,0	12	16,7	21,24
HE 120	114	5,0	8,0	12	19,9	25,34
HE 140	133	5,5	8,5	12	24,7	31,42
HE 160	152	6,0	9,0	15	30,4	38,77
HE 180	171	6,0	9,5	15	35,5	45,25
HE 200	190	6,5	10,0	18	42,3	53,83
HE 220	210	7,0	11,0	18	50,5	64,34
HE 240	230	7,5	12,0	21	60,3	76,84
HE 260	250	7,5	12,5	24	68,2	86,82
HE 280	270	8,0	13,0	24	76,4	97,26
HE 300	290	8,5	14,0	27	88,3	112,5
HE 300	310	9,0	15,5	27	97,6	124,4
HE 300	330	9,5	16,5	27	105,0	133,5
HE 300	350	10,0	17,5	27	112,0	142,8
HE 300	390	11,0	19,0	27	125,0	159,0
HE 300	440	11,5	21,0	27	140,0	178,0
HE 300	490	12,0	23,0	27	155,0	197,5
HE 300	540	12,5	24,0	27	166,0	211,8
HE 300	590	13,0	25,0	27	178,0	226,5
HE 300	640	13,5	26,0	27	190,0	241,6
HE 300	690	14,5	27,0	27	204,0	260,5
HE 300	790	15,0	28,0	30	224,0	285,8
HE 300	890	16,0	30,0	30	252,0	320,5
HE 300	990	16,5	31,0	30	272,0	346,8

HEB-Trägergrößen und mechanische Eigenschaften

HEB Trägergrößen					Gewicht (kg/m)	Schnittfläche (cm2)
b	h	a	e	r
HEB 100	100	6,0	10,0	12	20,4	26,04
HEB 120	120	6,5	11,0	12	26,7	34,01
HEB 140	140	7,0	12,0	12	33,7	42,96
HEB 160	160	8,0	13,0	15	42,6	54,25
HEB 180	180	8,5	14,0	15	51,2	65,25
HEB 200	200	9,0	15,0	18	61,3	78,08
HEB 220	220	9,5	16,0	18	71,5	91,04
HEB 240	240	10,0	17,0	21	83,2	106,0
HEB 260	260	10,0	17,5	24	93,0	118,4
HEB 280	280	10,5	18,0	24	103,0	131,4
HEB 300	300	11,0	19,0	27	117,0	149,1
HEB 300	320	11,5	20,5	27	127,0	161,3
HEB 300	340	12,0	21,5	27	134,0	170,9
HEB 300	360	12,5	22,5	27	142,0	180,6
HEB 300	400	13,5	24,0	27	155,0	197,8
HEB 300	450	14,0	26,0	27	171,0	218,0
HEB 300	500	14,5	28,0	27	187,0	238,6
HEB 300	550	15,0	29,0	27	199,0	254,1
HEB 300	600	15,5	30,0	27	212,0	270,0
HEB 300	650	16,0	31,0	27	225,0	286,3
HEB 300	700	17,0	32,0	27	241,0	306,4
HEB 300	800	17,5	33,0	30	262,0	334,2
HEB 300	900	18,5	35,0	30	291,0	371,3
HEB 300	###	19,0	36,0	30	314,0	400,0

Produktbeschreibung

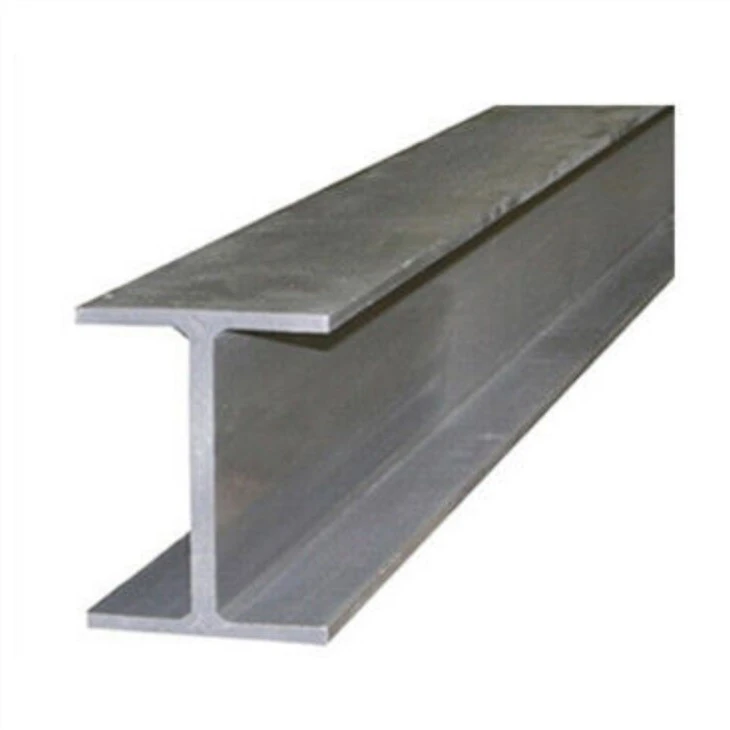

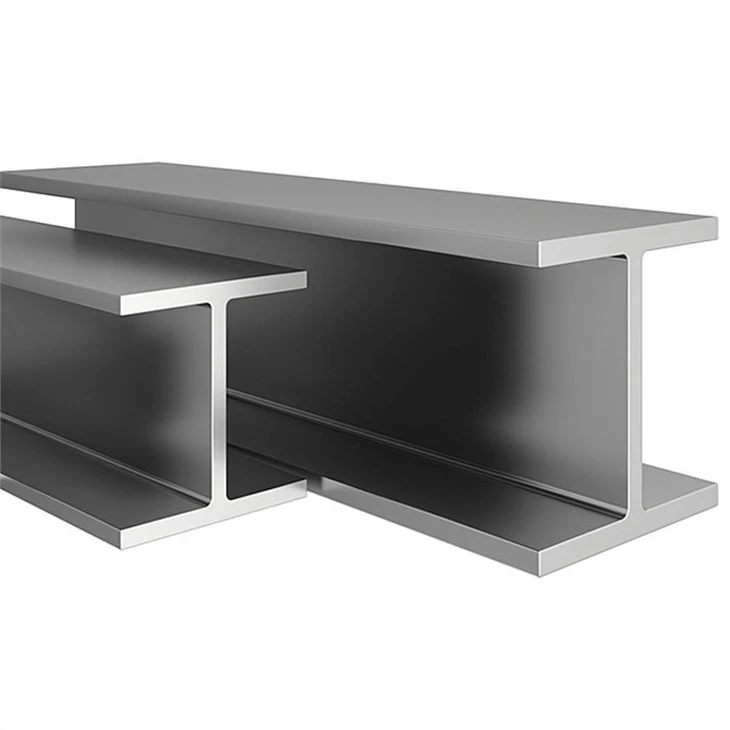

Die Querschnittsform ähnelt einem wirtschaftlichen Querschnittsprofil des lateinischen Großbuchstabens H, auch als universeller Stahlträger bekannt. Der Querschnitt von H-förmigem Stahl umfasst normalerweise zwei Teile, den Steg und den Flansch, auch bekannt wie die Taille und die Kante.

H-Träger sind weit verbreitet und werden hauptsächlich verwendet in: verschiedenen zivilen und industriellen Gebäudestrukturen; verschiedene großspannige Industrieanlagen und moderne Hochhäuser, insbesondere Industrieanlagen in Gebieten mit häufigen seismischen Aktivitäten und Hochtemperatur-Arbeitsbedingungen; erfordern große Tragfähigkeit und Querschnitt Große Brücken mit guter Stabilität und großen Spannweiten; schwere Ausrüstung; Autobahnen; Schiffsskelette; Minenunterstützung; Gründungsbehandlung und Dammtechnik; verschiedene Maschinenkomponenten.
